斗提機
概述
斗提機頂設有檢修用的起吊支架，若提升機設在室內，且提升機頂部設有土建吊鉤時，可在訂貸時提出取消頂部起吊支架，斗提機機殼設有驅動裝置平臺，若現場空間不能滿足平臺要求的尺寸時，可按現場實際情況配制非標準尺寸平臺，但應在訂貨時提出。若用戶要求增加帶檢視門中間機殼數量或改變檢視門的開孔位置，應在訂貨時注明。
特點
1、斗提機采用較低的鏈速度(o．5米/秒)；
2、采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。
3、斗提機采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；
4、驅動裝置有左裝和右裝兩種，可按用戶要求配置。面對提升機進料口，驅動裝置在提升機左側為左裝；在右側為右裝。
參數
|

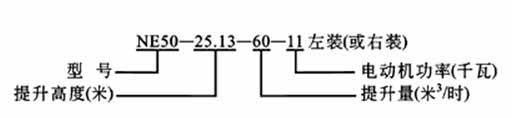

型號
|
輸送能力(米3/秒 |
斗速 (米/秒) |
主軸轉速 (轉/分) |
物料粒度 (毫米) |
料 斗 |
運行部件重量 (公斤/米) |
||
|
容積(升) |
斗寬(毫米) |
斗距(毫米) |
||||||
|
NEl5 |
15 |
0.5
|
15.54 |
＜40 |
2.5 |
250 |
203 |
27.5 |
|
NE30 |
32 |
16.45 |
＜50 |
7. |
300 |
305 |
35 |
|
|
NE50 |
60 |
16.45 |
＜50 |
15.7 |
300 |
305 |
64 |
|
|
NEl00 |
110 |
14.13 |
＜70 |
35 |
400 |
400 |
89 |
|
|
N6150 |
170 |
14.13 |
＜70 |
52.2 |
600 |
400 |
112.3 |
|
|
NE200 |
210 |
10.9 |
＜100 |
84.6 |
600 |
500 |
134 |
|
|
NE300 |
320 |
10.9 |
＜100 |
127.5 |
600 |
500 |
188 |
|
|
NE400 |
380 |
8.3 |
＜120 |
l 82.5 |
700 |
600 |
205 |
|
|
NE500 |
470 |
7.1 |
＜120 |
260.9 |
700 |
700 |
223 |
|
|
NE600 |
600 |
7.I |
＜120 |
330.2 |
700 |
700 |
274 |
|
|
NE800 |
800 |
6.2 |
＜140 |
501.8 |
800 |
800 |
313 |
|
用途
斗提機適用于垂直輸送顆粒狀、粉狀、小塊狀磨琢性或無磨琢性物料，如：生料、水泥、干粘土、煤、石灰石、熟料等。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
