GZT棒條式振動給料機
概述
GZT系列棒條式振動給料機采用消化引進美國枝術制造的振動器、框架式環槽鉚釘聯接結構．又采用錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。
特點
GZT系列棒條式振動給料機在接近排料端的給料面布有分級作用縫隙可調的棒條，在進行給料同時能將物料中泥土及細碎粒級的物料分離出去，使其后面的破碎機更有效發揮功能；該產品采用錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。

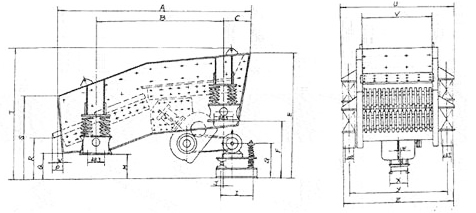

GZT棒條式振動給料機安裝尺寸圖
GZT棒條式振動給料機產品型號表示示例
參數
GZT(I)型系列棒條式振動給料機技術性能及參數
| 型號 | 最大給料粒度mm | 生產率t/h | 偏心軸轉速r/min | 電機功率kW | 安裝傾角° | 機器重量(不包括電機)kg | 料槽尺寸(長×寬)mm | 機器外型尺寸(長×寬×高)mm |
| GZT-380×95 | 500 | 96-160 | 500-714 | 11 | 0 | 4082 | 3800×960 | 3882×2177×2066 |
| GZT-420×110 | 580 | 120-240 | 500-800 | 15 | 0 | 4740 | 4200×1100 | 4282×2400×2150 |
| GZT-490×96 | 500 | 120-240 | 500-800 | 15 | 0 | 5351 | 4900×960 | 4957×2277×2150 |
| GZT-490×110 | 630 | 120-280 | 500-800 | 15 | 0 | 5352 | 4900×1100 | 4950×2425×2031 |
| GZT-590×110 | 630 | 350 | 750 | 22 | 0 | 6130 | 5900×1100 | 6000×2500×2150 |
| G7T-600×130 | 750 | 400-560 | 500-800 | 22 | 0 | 7800 | 6000×1300 | 6082×2580×2083 |
GZT(II)型系列棒條式振動給料機主要技術參數
| 型 號 | 工作面積(m2) | 盲板傾角° | 棒條傾角° | 雙振幅mm | 振動方向角° | 最大入料粒度mm | 處理能力t/h | 振動次數 次/分 | 電動機 | ||
| 盲板 | 棒條 | 型號 | 功率kW | ||||||||
| GZT0720 | 0.7 | 0.7 | 0 | 15 | 12 | 45 | 400 | 150-175 | 750 | Y160M-6 | 7.5 |
| GZT0930 | 1.2 | 1.35 | 5 | 20 | 11 | 45 | 400 | 200-230 | 79-790 | YCT200-4B | 7.5 |
| GZT1230 | 1.8 | 1.8 | 5 | 20 | 9 | 45 | 700 | 260-300 | 800 | Y160M-6 | 7.5 |
| GZT1535 | 3 | 2.3 | 5 | 20 | 9 | 45 | 700 | 300-400 | 800 | Y160M-4 | 11 |
| GZT1560 | 6 | 3 | 5 | 20 | 8 | 45 | 1000 | 400-600 | 800 | Y180M-4 | 22 |
| 型 號 | 外型尺寸長×寬×高mm | 總重kg | 最大分離件 | |
| 外型尺寸 長×寬×高mm | 重量kg | |||
| GZT0720 | 3140×1420×1679 | 3936 | 2800×1420×1090 | 2331 |
| GZT0930 | 3009×1645×2011 | 4359 | 2774×1645×1528 | 3390 |
| GZT1230 | 3384×1949×2055 | 4808 | 3457×1949×1403 | 3953 |
| GZT1535 | 4007×2226×1980 | 5994 | 4214×2226×1675 | 5490 |
| GZT1560 | 6318×2295×3015 | 11153 | 6492×2295×2104 | 8583 |
用途
GZT系列棒條式振動給料機共有五個規格，適用于破碎機前大塊物料的均勻給料。特別適合于黑色或有色金屬礦石、建筑石料粗碎前的給料用。
