概述

　　礦用振動篩采用ZBD95004-90標準，篩面采用CrMnN鑄鋼棒條，工作溫度不能超過850℃，其它結構件工作溫度不能超過450℃，否則必須在工藝流程中改善散熱條件。

特點

　　 1、礦用振動篩篩機僅有單層篩面。
　　 2、篩面結構均采用CrMnN鑄鋼棒條。
　　 3、篩孔尺寸根據燒結工藝流程要求確定。
　　 4、礦用振動篩電動機可安裝在左側或右側，無要求時按安裝圖供貨。
　　 5、電動機額定電壓為380V，可用防爆或不同額定電壓的電動機，若選用請?jiān)谟嗀洉r(shí)注明。

參數

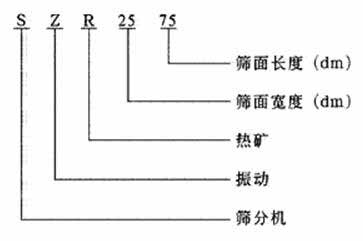

型號	篩面				給料粒度	處理量（t/h)	振次	雙振幅	振動方向角（°）
	面積	傾角（°）	篩孔尺寸	結構
SZR1545	5.5	5	7*33	CrM2x（編織）	<80	250	735	7-9	40
SZR2575	15	5	6*40		<80	450	735	9	40
SZR3175	18.7	5	7*33		<80	600	740	9	40

型號	電動機		外形尺寸長*寬*高	總重	每支點動負荷				外形尺寸長*寬*高	總重
	型號	功率（KW）			工作時		啟停機時
					給料端	排料端	給料端	排料端
SZR1545	Y160L-8	2*7.5	5159*3831*3292	10512	±567	±567	±2835	±2835	4806*2380*2320	5650
SZR2575	Y225M-8	2*22	7879*5964*3589	27041	±934	±934	±4670	±4670	7850*3464*2380	15770
SZR3175	Y225M-8	2*22	7899*6594*3352	28400	±960	±960	±4800	±4800	7630*4060*2380	15900

用途

　　礦用振動篩共有三個規格，適用于冶金工業部門燒結工藝流程中．在烷結機和冷卻機之間對經過破碎了的粒度不大于150mm，溫度不超過700℃的熱燒結礦進行分組和布料，亦可用于煉鐵高爐槽下對熱燒結礦進行檢查篩分。
